Schleppleitungen werden immer dann benötigt, wenn bewegliche Maschinen mit Strom versorgt werden müssen. Die Energieversorgung muss sich den Arbeitsabläufen anpassen. Für den Einsatz von Kränen bedeutet dies, dass die Energieversorgung an jedem erreichbaren Punkt gewährleistet ist. Gleichzeitig muss die Kabelführung so konzipiert sein, dass sie nicht zu Störungen im Arbeitsablauf führt.
Die Stromzuführung über C-Schienen erfüllt beide Voraussetzungen. Sowohl die Schleppleitung als auch die Steuerleitung verlaufen parallel zum Kranträger. Das Schleppkabel wird dadurch in Fahrtrichtung des Krans bewegt. In einer C-Schiene läuft der Kabelwagen reibungslos und leichtgängig. Dies erlaubt eine zuverlässige Energieversorgung in jeder möglichen Position.
C-Schienensystem für Flachkabel
Das Schienensystem für Flachkabel ist für den Einsatz am Kran sehr gut geeignet. Der Fall der Kabel erfüllt seinen Zweck in besonderem Maße und die Montage ist unkompliziert. Während des Einsatzes werden die Leitungen auseinandergezogen und wieder zusammenlegt. Die bandähnlichen Kabel fallen wie von selbst in ihre Ausgangsposition. Dieser reibungslose Ablauf wirkt sich positiv auf die Lebensdauer der Leitungen aus, da während der Streckung und der Stauchung wenige Kräfte von außen einwirken müssen. Ein geringer Biegeradius verhindert Knicke und reduziert die Gefahr von Bruchstellen.
Für den industriellen Einsatz sind Flachkabelsysteme interessant, da hier das Phänomen des Übersprechens nur in geringem Maße auftritt. Störungen, die durch elektrische und magnetische Felder aus einem anderen Signal auftreten können, werden minimiert. Dies bietet ein großes Maß an Zuverlässigkeit. Für das Schienensystem mit Flachkabeln steht eine große Auswahl an Kabelwagen zur Verfügung. Das System kann passgenau für die Ansprüche der Anlage konzipiert werden.
C-Schienensystem für Rundkabel
Die praktische Umsetzung eines Rundkabelschienensystems ist komplexer als ein vergleichbares mit Flachkabeln. Dies beginnt schon mit der sorgfältigen Positionierung der Kabel. Rundkabel haben allerdings auch einige Vorteile. So bieten sie über ein hohes Maß an Biegsamkeit eine gute Raumausnutzung und somit einen großen Einsatzbereich. Kabelwagen sind auf den Durchschnitt der Leitungen ausgerichtet und in vier unterschiedlichen Stärken erhältlich. Rundkabel sind immer dann die beste Wahl, wenn das Schienensystem äußeren Einflüssen ausgesetzt ist.
Rundkabel sind witterungsbeständig und haben eine gute Resistenz gegen Öl, Lösungsmittel, Säuren und Schmierstoffe. Kranarbeiten in einer kontaminierten Umgebung und unter Einfluss von UV-Strahlung können zuverlässig durchgeführt werden. Das Schienensystem für Rundkabel kann alternativ mit Schläuchen betrieben werden, durch die Gas- oder Druckluft transportiert werden können.
Vorteile von C-Schienen Schleppleitungen
Die notwendige Stromversorgung bewegt sich auf der Höhe der angeschlossenen Maschinen. Frei liegende oder hängende Kabel gibt es somit nicht mehr. Dies vermindert die Gefahr von Unfällen durch Stolpern. Durch die variablen Konstruktionen erlauben C-Schienen Schleppleitungen den Einsatz in zahlreichen Gebieten. In einem Temperaturbereich zwischen -30 °C und 60 °C funktionieren die Kabelzuführungen problemlos. Ein einfaches Klick-Systems erlaubt die einfache Montage. Für eine Strecke von 30 m sind Schleppleitungen optimal geeignet.

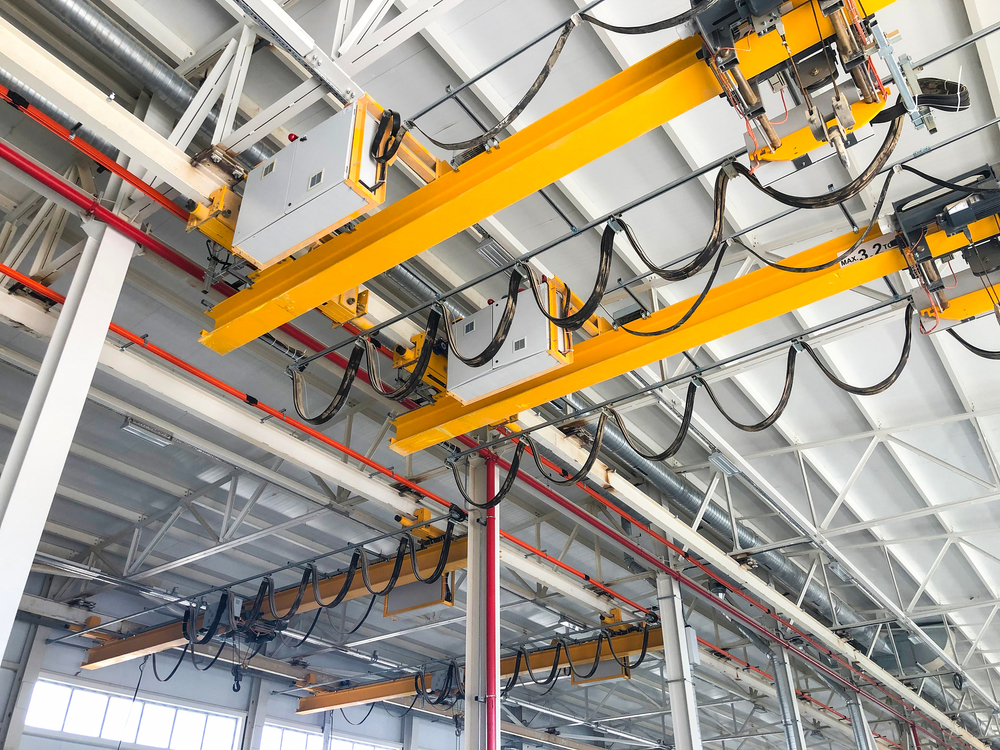

Bildquelle Titelbild:
