Beim Kabelverlegen im Außenbereich stellen sich viele die Frage, wie die Kabel richtig geschützt werden sollen. In diesem Artikel wird erläutert, wie man einen Kabelkanal für die Kabelverlegung im Exterieur auswählt und entsprechend installiert.
Arten von Kabelkanälen für den Außenbereich
Kabelkanäle für den Schutz von Kabeln im Außenbereich werden nach drei Kriterien unterschieden:
- Methode der Installation und Platzierung im Raum
- Material, aus dem es hergestellt ist
- Design
Installations- und Platzierungsmethode im Raum
- Kanäle für die Außenwand: Sie haben in der Regel einerechteckige oder quadratische Form, je nach Abmessungen und Anzahl der verlegten Drähte. Hier kommt auch eine zusätzliche Option zum Vorschein: Mini-Kabelkanäle, die zum Verlegen einzelner oder nur dünner Drähte und Kabel wie Fernseh- und Internetkabel benötigt werden.
- Kabelkanäle für den Deckenwinkel: Sie ähnelneinem rechtwinkligen Dreieck und werden an der Verbindung von Decke und Wand angebracht.
Einteilung je nach Material, aus dem sie hergestellt sind
- PVC
- Metall (verzinkter Stahl oder Aluminium)
- Ohne geschlossene Halogene (enthält kein Brom, Fluor, Jod, Chlor, Astat)
- Beide sind für die Verwendung für den Außenbereich, in Räumen mit erhöhter Brandgefahr und rauen Umgebungsbedingungen sowie in geschlossenen unbelüfteten Räumen geeignet.
Einteilung je nach Design
- Glatt: Solider glatter Körper.
- Perforiert: Einfacher und günstiger als sonst.
- Flexibel: Sie können wellenförmig sein oder aus Gliedern bestehen, wie eine Kette. Sie werden zum Verlegen von Kabeltrassen in geometrisch komplexen Bereichen ausgewählt, beispielsweise entlang eines halbkreisförmigen Vorsprungs an einer Wand oder einem Mast.
- Transparent: Keine konstruktive, sondern eher eine gestalterische Entscheidung
Peter Sobolev/shutterstock.com
Die richtige Größe des Kabelkanals für den Außenbereich wählen
Einige „Experten“ empfehlen, die Größe „just fit“ zu wählen. Das heißt, die Größe des Kanals sollte so sein, dass eine Gruppe von Kabeln beim Laden die Grundanforderung erfüllt – die Abdeckung soll sich schließen können. Das ist grundsätzlich falsch. Die Kabel werden elektrisch beheizt. Unabhängig von Stromstärke und Kabelquerschnitt wird immer Wärme erzeugt, d.h. die Kabel müssen gekühlt werden, bevor sie die Wärme an die Umgebung abgeben müssen. Füllen die Kabel den Raum des Kabelkanals vollständig aus, geben sie sich gegenseitig Wärme ab und erhitzen sich noch mehr.
Beim Kabelverlegen im Rohr wird eine Aufladung um mehr als 40 % nicht empfohlen. Es ist dementsprechend sinnvoll, dieselbe Regel bei der Auswahl eines Kabelkanals für den Außenbereich anzuwenden.
Kabelkanal für den Außenbereich aus Metall für die Elektroverkabelung
Metallprodukte können erhöhten Belastungen standhalten, daher werden sie hauptsächlich in Unternehmen, nicht in Wohngebieten, eingesetzt. Sie werden für die interne und externe Verkabelung verwendet. Die Produkte sind großartig, wenn man ein beeindruckendes Kabelbündel verstecken möchte. Kabelkanäle aus Metall bestehen aus:
- verzinktem Stahl,
- eloxiertem Aluminium.
Verzinkte Stahlkabelkanäle haben eine hohe mechanische und Korrosionsbeständigkeit, sie werden zum Schutz gegen elektromagnetische Strahlen und häufig auch zur Kabelverlegung von Videoüberwachungs- und Warnsystemen verwendet. Kabelkanäle aus eloxiertem Aluminium dienen auch als eine gute Barriere gegen elektromagnetische Strahlen, sie sind beständig gegen Feuer, mechanische Beanspruchung, langlebig und erleiden keine Schäden bei starkem Sonnenlicht. Metallkabel haben in der Regel eine U-Form, können massiv oder perforiert sein. Die Rinnen werden mit Köpfen, Dübeln oder Schrauben an der Basis befestigt. Zu den wichtigsten Vorteilen zählen Folgende:
- Feuerbeständigkeit
- hohe Festigkeit, um das Gewicht des gesamten Netzkabelsatzes zu tragen
- Haltbarkeit und Beständigkeit gegen mechanische Beschädigungen
- Schutz vor elektromagnetischer Strahlung, der für Kommunikationskabel wichtig ist.
Ein kleiner Nachteil im Vergleich zur Anbringung eine Kunststoffkanals: Je schwerer das Metall, desto komplizierter der Installationsprozess. Die Arbeiten können allerdings keineswegs als besonders schwierig zu bezeichnet werden. Aufgrund des Vorhandenseins einer Verriegelung erfolgt die Installation in relativ kurzer Zeit. Komplexe Systeme werden aufgrund der von T- und X-förmigen Teile und Winkel unterschiedlicher Konfigurationen zusammengebaut.
motodorov/shutterstock.com
Verkabelungsrohre

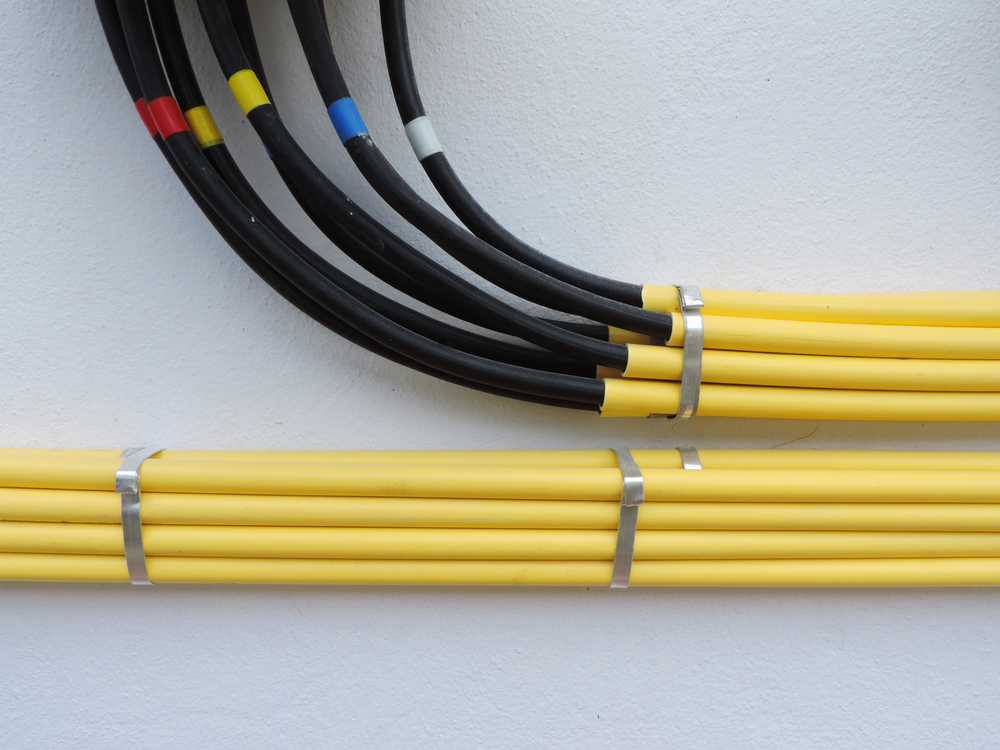

- Glatte PVC-Rohre
PVC-Rohre werden verwendet, um offene Kabel im Innen- oder Außenbereich zu installieren. Sie schützen die Verkabelung vor Beschädigung, Kontakt mit Feuchtigkeit und dienen der Erhöhung des Brandschutzes. Mit Hilfe von Rohren als Kabelkanäle für die Elektroverkabelung werden schwierigste Installationsaufgaben gelöst.
- Gewellte und verstärkte Rohre
Wie andere Kabeltragsysteme sind auch Elektrowellrohre zum Schutz gegen Feuer, Feuchtigkeit und Staub sowie mechanische Beschädigungen der Verkabelung ausgelegt. Dank ihrer Flexibilität sind sie einfach zu installieren und benötigen kein zusätzliches Zubehör. Sie werden zum Verlegen von versteckten Kabeln für Strom- und Niederspannungsleitungen verwendet.
PVC-verstärkte Rohre werden zum Verlegen von verdeckten und offenen Übertragungsleitungen und Datenkabeln verwendet. Sie können in der Gebäudekommunikation innerhalb des Gebäudes und auf der Straße verwendet werden. Im Vergleich zu gewöhnlichem Wellrohr ist das verstärkte haltbarer und bietet einen besseren Schutz vor Staub und Feuchtigkeit.
Es besteht aus einer Verstärkungsspirale aus schlagfestem PVC und einer verbindenden Abdeckspirale aus Kunststoff PVC. Da das Rohr dynamischen Belastungen standhält, wird es häufig im Maschinenbau eingesetzt.
Für die schnelle und einfache Verbindung von starren Glattrohren und flexiblen verstärkten PVC-Rohren stehen verschiedene Kupplungen zur Verfügung. Sie können für gerade Verbindungen verwendet werden, die in verschiedenen Ebenen und in verschiedenen Winkeln fügen. Dank der Kupplungen können Sie problemlos ein Rohr mit einem anderen verbinden, indem man die Rohre mit unterschiedlichen Durchmessern miteinander verbindt.
